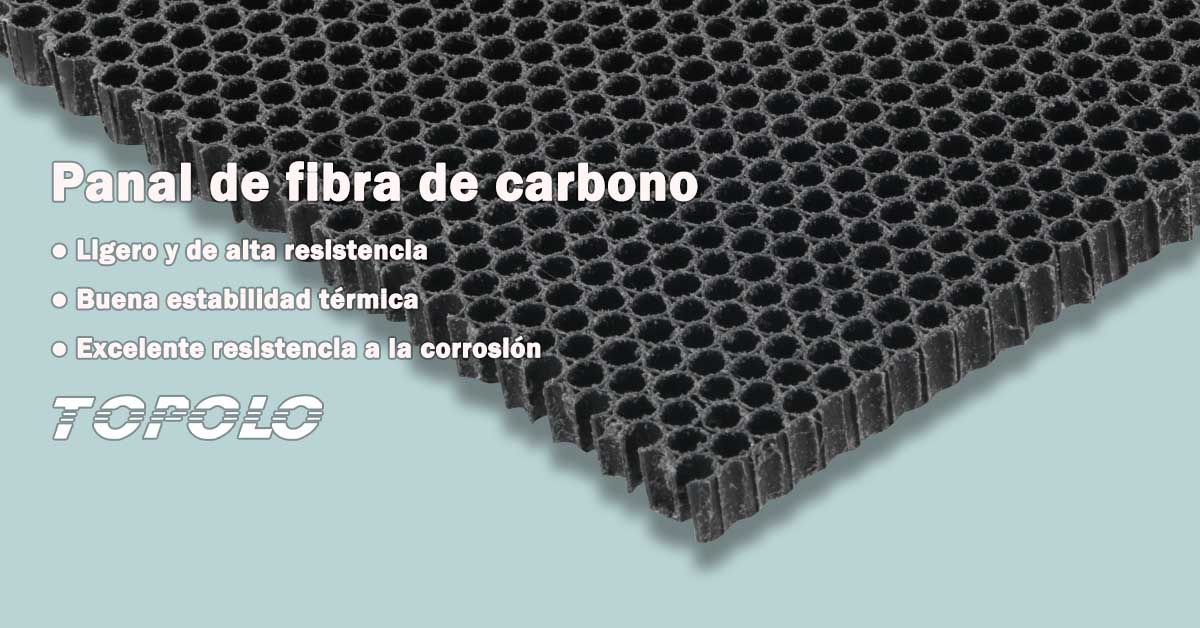

El núcleo de panal, una obra maestra biomimética que recuerda a un panal, presume de una composición material mucho más diversa de lo que uno podría imaginar. Los núcleos de panal de fibra de carbono están hechos de matrices de resina modificadas con fibra de carbono y grafeno, utilizando un proceso especial, lo que da lugar a un material un 30% más ligero que el aluminio pero más resistente. Combina la alta resistencia de la fibra de carbono con la excelente plasticidad de la matriz de resina, lo que le otorga tanto una alta resistencia específica como una buena procesabilidad.
Características de diseño de los núcleos de panal de fibra de carbono
- Ligero y de alta resistencia
Los núcleos de panal de fibra de carbono tienen baja densidad pero una resistencia extremadamente alta, lo que los convierte en una ventaja natural en diseños de productos que exigen tanto construcción ligera como alta resistencia. En comparación con materiales absorbentes de energía existentes como el panal de aluminio, el panal de aramida, el panal de acero inoxidable, los tubos corrugados y el metal espumado, los núcleos de fibra de carbono tienen mayores resistencias a compresión y flexión a la misma densidad, absorbiendo más energía de impacto y exhibiendo menos deformación en poco tiempo.
- Buena estabilidad térmica
Los núcleos de panal de fibra de carbono son capaces de mantener un rendimiento mecánico y estructural estable bajo temperaturas elevadas. Su resistencia térmica depende en gran medida del sistema de resina seleccionado, lo que permite diseñarlas para su uso sostenido en ambientes de alta temperatura sin una degradación significativa en resistencia o estabilidad dimensional.
- Excelente resistencia a la corrosión
Los núcleos de fibra de carbono en panal demuestran una excelente resistencia a una amplia gama de agentes químicos, incluidos ácidos, álcalis y humedad. Esto las hace muy adecuadas para aplicaciones en entornos duros y corrosivos, donde la durabilidad y fiabilidad a largo plazo son críticas.ing acids, alkalis, and moisture. This makes them highly suitable for applications in harsh and corrosive environments, where long-term durability and reliability are critical.
Especificaciones típicas
| Punto | Distribución común |
|---|---|
| Densidad | 20 – 120 kg/m³ |
| Grosor | 3 – 100 mm |
| Tamaño de la celda | 3 mm / 6 mm / 9 mm |
| Espesor de la pared celular | 0,20 mm |
| Resistencia a la compresión | 0,5 – 10 MPa (dependiendo de la densidad) |
| Resistencia al cizallamiento | 0,3 – 5 MPa |
| Temperatura de servicio | 120°C – 300°C (dependiendo del sistema de resina) |
Comparado con otros núcleos de panal
| Propiedad | Núcleo de panal de fibra de carbono | Núcleo de panal de aluminio | Núcleo de Panal de Nomex |
|---|---|---|---|
| Peso | ★★★★★ (Más Ligero) | ★★★ | ★★★★ |
| Fuerza | ★★★★★ | ★★★★ | ★★★ |
| Coste | ★ (Más alto) | ★★★ | ★★★★ |
| Resistencia a la corrosión | ★★★★★ | ★★★ | ★★★★★ |
| Resistencia a la temperatura | ★★★★ | ★★★★ | ★★★★★ |
Aplicaciones típicas
Los núcleos de panal de fibra de carbono se utilizan frecuentemente en aplicaciones que requieren una estricta relación resistencia-peso.
Aeroespacial
Sus ventajas residen en sus superiores propiedades mecánicas, excelente resistencia a la ablación y una resistencia excepcional a las inclemencias del tiempo, lo que le permite funcionar de forma estable durante largos periodos en entornos hostiles.
Por ejemplo:
- Paneles interiores de aeronaves,
- Estructuras de radome.
- Componentes estructurales de satélites.
Transporte
Su amplia aplicación se debe a su mínima deformación en caso de impactos accidentales y a su capacidad para absorber rápidamente grandes cantidades de energía de impacto, mejorando significativamente la seguridad de los pasajeros y la protección estructural.
Por ejemplo:
- Componentes estructurales de coches de carreras,
- Estructuras parciales para autocaravanas de alta gama / vehículos de expedición.
