Placa de conducto de aire

Las placas para conductos de aire desempeñan un papel fundamental en los sistemas de calefacción, ventilación y aire acondicionado (HVAC). Las innovaciones recientes y diversos factores han provocado una revolución tecnológica en los conductos de aire. El sistema preaislado es un producto probado, fácil de usar e innovador que elimina prácticamente todos los problemas asociados con las tuberías de metal tradicionales.

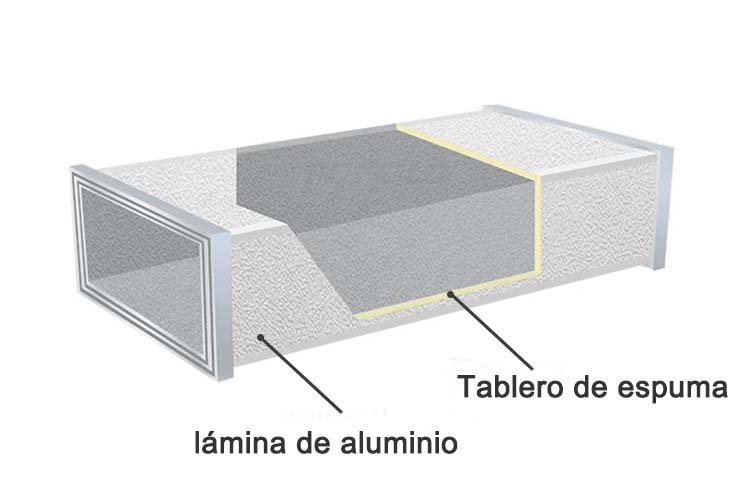

Tablero para conductos de aire con lámina de aluminio de doble cara

La evolución de las placas para conductos de aire en los sistemas de calefacción, ventilación y aire acondicionado (HVAC) ha mejorado significativamente la eficiencia, la seguridad y la rentabilidad a medida que han llegado al mercado nuevos materiales de aislamiento. Las placas para conductos de aire de lámina de aluminio de doble cara prefabricadas (que incluyen opciones de espuma fenólica, PUR y XPS) ofrecen una conductividad térmica superior y una fácil instalación en comparación con los conductos de metal tradicionales. Estos avances no solo reducen los costos de energía, sino que también mejoran el rendimiento general y la durabilidad del sistema de calefacción, ventilación y aire acondicionado (HVAC), y brindan una mejor protección y decoración para todo el sistema de calefacción, ventilación y aire acondicionado.

Introducción del producto de la placa de conducto de aire

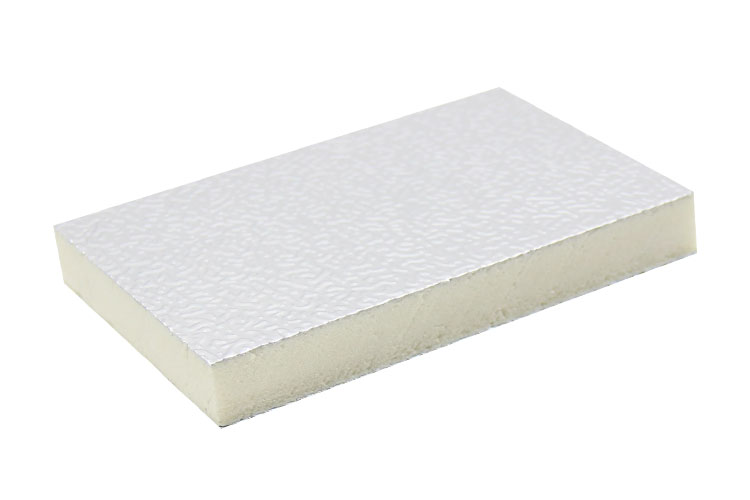

Espuma de poliuretano con lámina de aluminio

Los conductos de aire de espuma de PU están compuestos de espuma aislante de poliuretano (PU) combinada con papel de aluminio en ambos lados. La capa exterior del tablero es papel de aluminio de alta pureza y la capa intermedia es espuma de poliuretano rígida. Los conductos de aire de tablero de espuma de PU están aislados térmicamente, son impermeables y a prueba de humedad, pero la resistencia general es limitada y la escoria es fácil de caer.

Revestimiento: lámina de aluminio gofrada.
Grosor de la lámina de aluminio: 0,02 mm-0,08 mm.
Material del núcleo: espuma de poliuretano duro.
Densidad de la espuma: 30-50 kg/m³
Grosor habitual: 20 mm, 25 mm, 30 mm.
Longitud/ancho (mm): 2000×1200, 3000×1200, 4000×1200.
Contenido de humedad: ≤1 %.
Nivel de retardo de llama: B1.
Conductividad térmica: ≤0,024 W/m.k.
Hidrofobicidad: ≥98,2 %.
Índice de oxígeno: ≥30 %.
Resistencia a la compresión: ≥150 Kpa.
Absorción de agua por volumen: <3 %.
Temperatura de servicio: -30ºC – 120ºC.

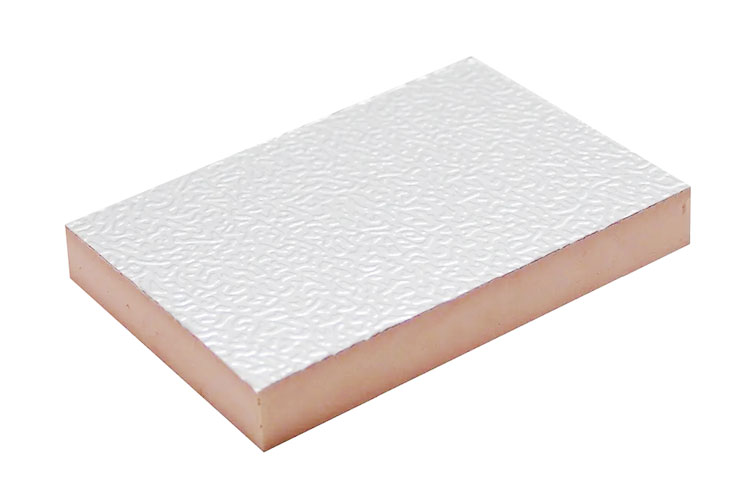

Espuma fenólica con papel de aluminio

Los conductos de aire fenólicos están hechos de espuma aislante fenólica, con lámina de aluminio en ambos lados. Estos paneles se utilizan ampliamente en sistemas de conductos de aire debido a sus propiedades de ahorro de energía y retardantes del fuego.

Revestimiento: lámina de aluminio gofrada.
Grosor de la lámina de aluminio: 0,02 mm-0,08 mm.
Material del núcleo: espuma fenólica.
Grosor habitual: 20 mm, 25 mm, 30 mm.
Longitud/ancho (mm): 2000×1200, 3000×1200, 4000×1200.
Clasificación ignífuga: A2.
Densidad: 60-70 kg/m³.
Absorción de agua: ≤3,7 %.
Conductividad térmica: 0,019-0,02 W(mK).
Resistencia al calor: -150 ℃ – 150 ℃.
Flujo de aire máx.: 15 M/s.
Resistencia al viento: ≤1500 Pa.
Resistencia a la compresión: ≥0,18 MPa.
Resistencia a la flexión: ≥1,1 MPa.
Volumen de aire de fuga: ≤ 1,2 %.

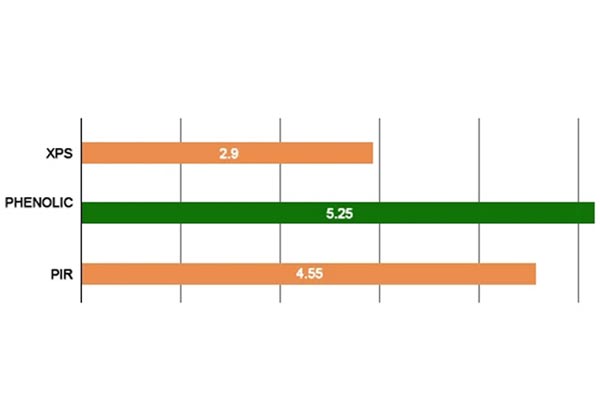

Resistencia térmica: 0,86 m2K/W.

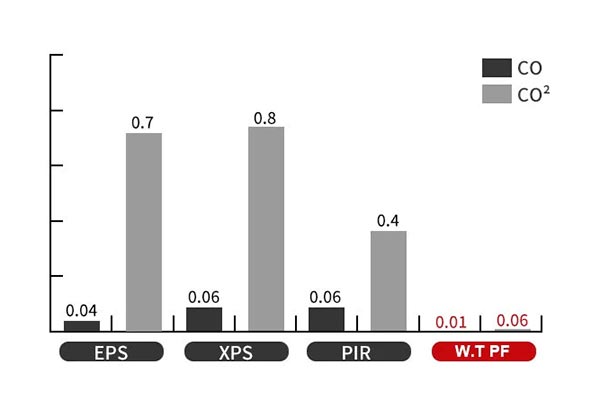

Densidad de humo: ≤9, sin liberación de gases tóxicos.
Estabilidad dimensional: ≤2 % (70±2℃, 48 h).
Índice de oxígeno: ≥45.
Duración de la resistencia al fuego: >1,5 h.
Emisión de formaldehído: ≤0,5 Mg/L.

Espuma XPS con papel de aluminio

La espuma XPS (poliestireno extruido) tiene las características de alta resistencia térmica, baja linealidad y baja relación de expansión. Combinada con papel de aluminio de doble cara, puede retener mejor el calor y lograr un aislamiento duradero. Además, tiene una excelente resistencia a la compresión. Esta alta resistencia a la compresión garantiza que el panel de espuma XPS pueda soportar una gran presión y extender en gran medida la vida útil del conducto de aire.

Revestimiento: lámina de aluminio gofrada.
Grosor de la lámina de aluminio: 0,02 mm-0,08 mm.
Material del núcleo: espuma XPS.
Color de XPS: amarillo/azul/blanco/rosa.
Grosor habitual: 20 mm, 25 mm, 30 mm.
Longitud/ancho (mm): 2000×1200, 3000×1200, 4000×1200.
Clasificación de protección contra incendios: no inflamable, clase B1.
Densidad: 30-35 kg/m³.
Conductividad térmica: ≤0,030 W/M.K.
Absorción de agua: ≤1,5 %.
Volumen de aire humectante: ≤1,2 %.
Presión máxima en el conducto: ≤1500 pa
Estabilidad de la dimensión: ≤2 %
Resistencia a la compresión: ≤250 kPa.
Permeabilidad al vapor de agua: ≤3,0 % (ng/m.s.pa).
Temperatura de trabajo: -30 ℃-80 ℃.
