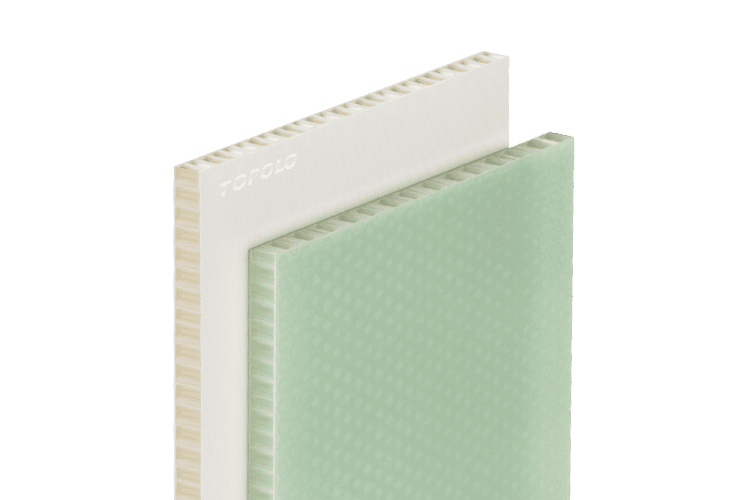

Paneles de nido de abeja FR4
Hoja FR4 + Panal de Polipropileno
Hogar » Materiales » Paneles sándwich de nido de abeja de polipropileno
Los paneles de nido de abeja FR4 combinan los beneficios de FR4 (laminado epoxi de fibra de vidrio) y polipropileno (PP) para crear un material liviano, resistente y duradero.
Características del producto
- Ligero: La estructura de panal reduce el peso mientras mantiene la resistencia.
- Alta relación resistencia-peso: Ideal para aplicaciones que requieren resistencia y peso reducido.
- Resistencia química: FR4 tiene buena resistencia a muchos productos químicos, lo que lo hace adecuado para una variedad de entornos.
Características técnicas
| Paramento | Hoja FR4. (Espesor: 0,7-5,0 mm) |
| Color de la superficie | Blanco, verde translúcido. |
| Núcleo | PP (polipropileno) Panal. (Densidad: 80-120 kg / m³) |
| Método compuesto | Adhesivo. |
| Espesor | 10-50 mm. |
| Tamaño | 1220 x 2440 mm o personalizado. |
Diagrama estructural
¿Qué es el material FR4?
FR4 es un material compuesto aislante compuesto de fibra de vidrio tejida, resina epoxi y varios aditivos. El “FR” en su nombre significa “Retardante de llama”, y el “4” es un número de grado específico establecido por la Asociación Nacional de Fabricantes Eléctricos (NEMA), lo que significa que el material cumple con estrictos estándares de retardo de llama y propiedades mecánicas.
Parámetros clave de rendimiento de FR4
| Rendimiento | Valor |
| Resistividad volumétrica | ≥10¹⁴ Ω·cm |
| Constante dieléctrica (1MHz) | 3.8-4.8 |
| Rigidez dieléctrica | ≥15kV/mm |
| Resistencia a la flexión | ≥400MPa |
| Resistencia al impacto | ≥20kJ/m² |
| Temperatura de transición vítrea (Tg): | 120-180°C |
| Coeficiente de expansión térmica (CTE): | 10-20 ppm/°C |
| Retardante de llama | Clasificación UL94 V-0 |

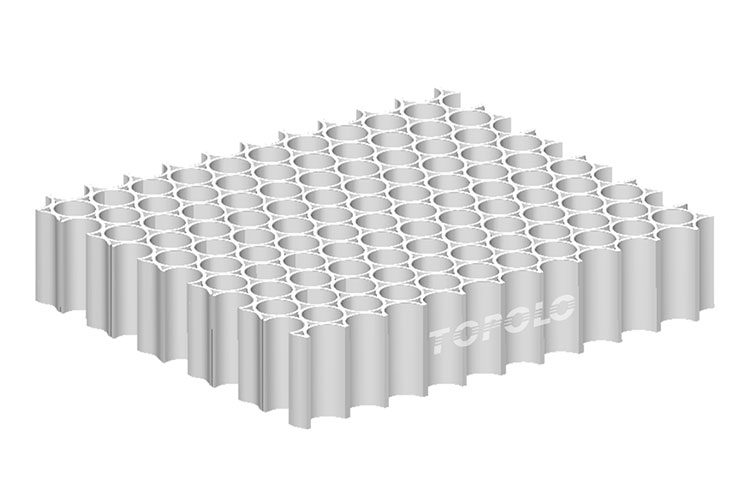

Panal de polipropileno de alto módulo
El panal de polipropileno es un termoplástico ligero, impermeable y resistente diseñado en base al principio biónico del panal. Es ideal para su uso como material central en estructuras ligeras de paneles sándwich.
Parámetros comunes de rendimiento del núcleo de nido de abeja de polipropileno
| Tamaño de celda (mm) | 8 | 10 | 12 |
| Densidad (kg / m³) | 80 | 75 | 70 |
| Resistencia a la compresión (MPa) | 1.66 | 1.58 | 1.47 |
| Módulo de compresión (MPa) | 45.7 | 41.2 | 38.9 |
| Módulo de corte (MPa) | 0.50 | 0.45 | 0.40 |
| Temperatura de funcionamiento (°C) | -40-80 | -40-80 | -40-80 |
| Valor U de aislamiento térmico | 2.2 | 2.2 | 2.2 |
Aplicación de paneles de nido de abeja FR4
Los paneles de nido de abeja FR4 se pueden utilizar en diversas industrias, como energía, deportes, electrónica, aviación, etc. Como:

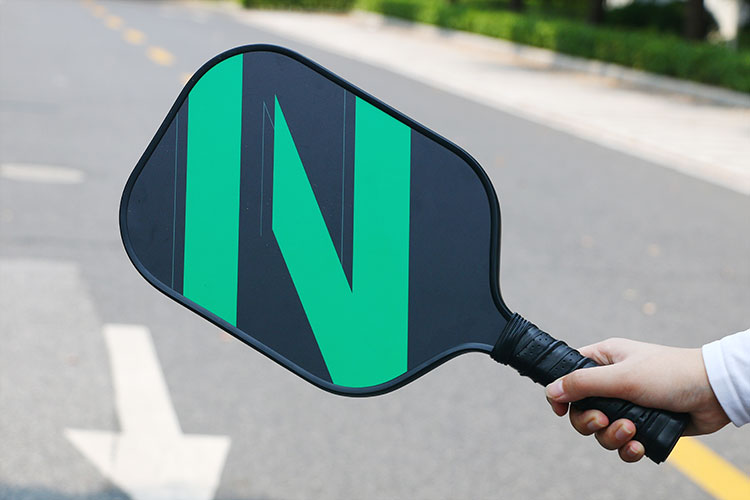

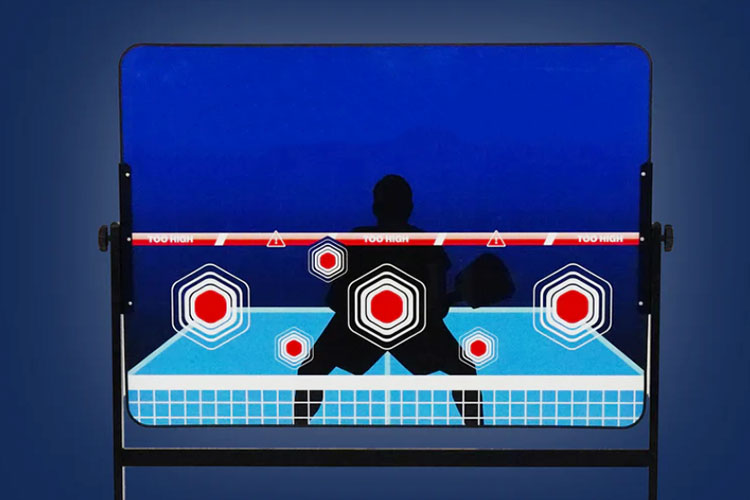

- Palas de pickleball y tablas de práctica.
- Mesas de ping pong portátiles.

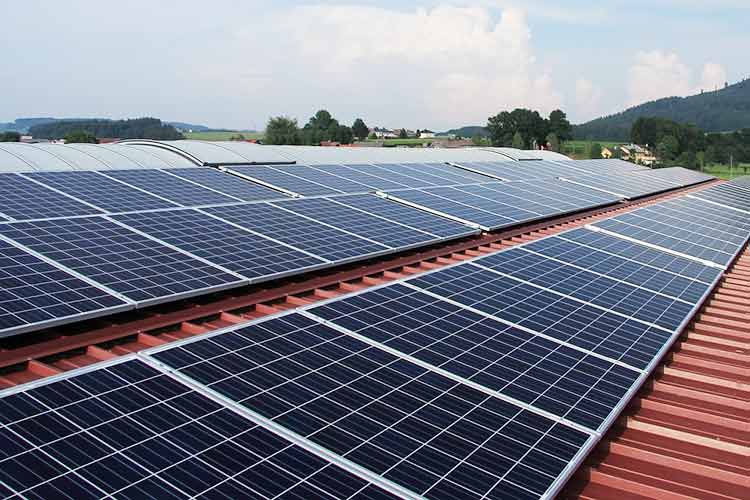

- Paneles traseros solares.
- Aislamiento de dispositivos electrónicos, etc.
